Modelo: DLQC–DQ002

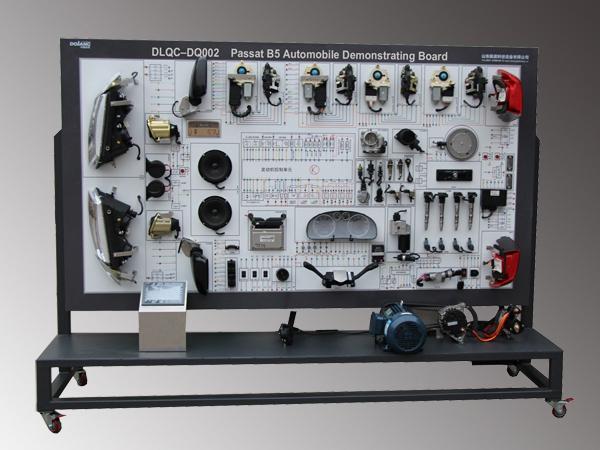

Introducción al tablero de demostración de automóviles para Passat B5
Este banco de capacitación utiliza un Passat B5, basado en los sistemas auxiliares de soporte y físicos eléctricos del vehículo para demostrar completamente la operación y la estructura eléctrica del vehículo. Se utiliza para enseñanza teórica de electricidad de vehículos, operaciones prácticas, diagnóstico de fallas y ajuste de enseñanza en instituciones de capacitación y colegios vocacionales superiores.
Configuración básica del tablero de demostración de automóviles para Passat B5
Unidad de control de motor
Instrumentos de combinación
Cuerpo de acelerador
Motor de ventana frontal izquierda
Motor de ventaja frontal derecha
Bloque de bloqueo frontal izquierdo
Bloque de bloqueo frontal derecho
Motor de ventana trasera izquierda
Bloque de bloqueo trasero izquierdo
Motor de ventana trasera derecha
Bloque de bloqueo trasero derecho
Bobina baja y alta
Interruptor de espejo retrovisor
Espejo retrovisor izquierdo
Espejo retrovisor derecho
Puerto de diagnóstico OBDII
Interruptor de arranque
Interruptor de combinación
Unidad de control de sistema de comodidad
Motor de limpiaparabrisas
Bomba de agua
Batería
Sistema de sonido
Lámpara delantera izquierda
Lámpara delantera derecha
Caja de fusibles y relevo
Soporte móvil y placa de medición
Manual de soporte
Libro de guía de capacitación
Características del tablero de demostración de automóviles para Passat B5
1. Demuestra completamente la operación y la composición de la estructura del sistema eléctrico del vehículo para que los estudiantes tengan una comprensión más intuitiva de las conexiones eléctricas del vehículo.
2. Por medio de una variedad de interruptores y botones eléctricos en el tablero de demostración, un demostrador real trabaja para los sistemas de inmovilización del motor del automóvil, los sistemas de instrumentación, los sistemas de iluminación, los sistemas de parabrisas, los sistemas de parlantes, los sistemas de arranque, las ventanas eléctricas, las cerraduras de las puertas, los sistemas de sonido, el sistema de arranque y el sistema de carga.
3. Los bancos de capacitación están equipados con terminales de detección esquemáticas de color de vehículo, sensores, actuadores, y otros parámetros de señal, como voltaje, resistencia y frecuencia, los cuales pueden detectarse utilizando instrumentos especiales.
4. Los bancos de capacitación están equipados con bloques de diagnóstico que pueden conectarse a un decodificador universal o dedicado para la lectura de los códigos de fallas eléctricas, comprobación de códigos de fallas, lectura de circulación de data, prueba de componentes, ajuste de parámetros y análisis de forma de onda. También presentan una función deautodiagnóstico.
5. Sistema de consideración y ajuste de fallas: Utiliza la caja de ajuste de fallas para la eliminación de fallas, incluyendo todos los sensores, actuadores y controladores. (Tipos de ajuste de fallas: desconexión, cortocircuito, conexión virtual). Ponga el interruptor de fallas en la posición original y la falla se borrará. Los usuarios pueden ajustar cualquier recombinación de fallas y borrar las fallas. Utilizar un ajuste de fallas ocultas es ideal para probar a los estudiantes. Los instructores pueden ajustar varias fallas difíciles de emular en los sensores y la unidad de control (ejemplo: magnética, termosensible, sensible a la presión, fotoeléctrica y electromagnética), y el tipo de falla puede ajustarse como una distorsión de señal con cubierta de protección.
6. El tablero de capacitación está ensamblado con una cubierta de protección.
7. El dispositivo móvil con ruedas de bloqueo permite que se mueva libremente y facilita la enseñanza.
Contenido de capacitación
1. Capacitación de proyecto teórico de control y piezas componentes eléctricas automotrices de cada sistema
2. Capacitación de proyecto de sistema de carga, sistema de arranque, sistema de bloqueo eléctrico, sistema de ventana eléctrica, sistema de arranque, sistema de sonido, sistema de parlante, sistema de parabrisas, sistema de iluminación, sistema de instrumentación automotriz
3. Capacitación utilizando un multímetro u osciloscopio que mida el voltaje, la resistencia y la señal de los componentes del circuito
4. Capacitación de análisis de diagrama esquemático del sistema eléctrico del automóvil
5. Capacitación de proyecto de prueba de componente terminal, programación de circulación de data, comprobación de DTC, lector de código de fallas de unidad de control eléctrico del automóvil
Características técnicas del tablero de demostración para automóviles para Passat B5
1. Tipo de automóvil: Passat B5 (personalizado)
2. Energía de entrada: AC 380V±10% 50Hz 220V±10% 50Hz（monofásico）
3. Energía operativa: DC12V
4. Motor asincrónico trifásico:
Tipo：Y100L1-2
voltaje：AC 380V
Energía：2.2KW
Corriente：5.0A
Velocidad rotativa：1430r/minuto
5. Temperatura ambiental operativa: -40℃～+50℃
6. Dimensiones: 2400×850×1820mm mm
7. Soporte sostenido con material de alta calidad y revestimiento de polvo
